JN-LZB-BH型防护型不锈钢玻璃转子流量计,防护型不锈钢玻璃转子流量计

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2024-09-27
  • 访  问  量:775

简要描述:防护型不锈钢玻璃转子流量计主要用于测量管道内单相非脉动的液体、气体介质的瞬时流量,防护型不锈钢玻璃转子流量计与介质接触的部位主要材质是不锈钢304,玻璃管采用高鹏硅质玻璃,其耐压等级为0.4MPa~0.6MPa,正常耐温在60℃以内,防护型的外壳主要防止用户在使用时由于操作不当或者系统出现非正常情况下介质将玻璃管冲破而导致介质喷溅而发生安全事故,防护型不锈钢玻璃转子流量计主要应用于石油化工、医药食

在线咨询

联系电话:0517-86896826

产品详情

LZB-BH型防护型不锈钢玻璃转子流量计主要用于测量管道内单相非脉动的液体、气体介质的瞬时流量,防护型不锈钢玻璃转子流量计与介质接触的部位主要材质是不锈钢304,玻璃管采用高鹏硅质玻璃,其耐压等级为0.4MPa~0.6MPa,正常耐温在60℃以内,防护型的外壳主要防止用户在使用时由于操作不当或者系统出现非正常情况下介质将玻璃管冲破而导致介质喷溅而发生安全事故,防护型不锈钢玻璃转子流量计主要应用于石油化工、医药食品、纺织轻工、环保水处理等工业与科研部门。
一、技术指标
1、公称口径:DN15 DN25 DN40 DN50 DN80 DN100
2、公称压力:0.4MPa 0.6MPa
3、精度等级:2.5级 4级
4、工作温度:≤60℃
5、类型:隶属于变面积式流量计
6、适用介质:气体或者液体
二、技术参数

型号

LZB-15BH

LZB-25BH

LZB-40BH

LZB-50BH

LZB-80BH

LZB-100BH

公称通径(mm)

DN15

DN25

DN40

DN50

DN80

DN100

测量范围

液体
L/h

16~160

40~400

160~1600

400~4000

1000~10000

5000~25000

25~250

60~600

250~2500

600~6000

1600~16000

8000~40000

40~400

100~1000









气体
Nm?/h

0.25~2.5

1~10

4~40

10~100

50~250

120~600

0.4~4

1.6~16

6~60

16~160

80~400

200~1000

0.6~6

2.5~25









精度等级(±%)

4

2.5

2.5

2.5

2.5

2.5

工作压力
(MPa)

0.6

0.6

0.6

0.6

0.4

0.4

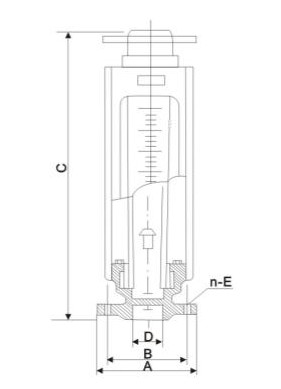

三、外形尺寸


型 号

尺寸

A

B

C

D

n-E

LZB-15BH

Φ95

Φ65

470±2.5

Φ15

4*Φ14

LZB-25BH

Φ115

Φ85

470±2.5

Φ25

4*Φ14

LZB-40BH

Φ145

Φ110

570±3

Φ40

4*Φ18

LZB-50BH

Φ160

Φ125

570±3

Φ50

4*Φ18

LZB-80BH

Φ185

Φ150

660±3.5

Φ80

4*Φ18

LZB-100BH

Φ205

Φ170

660±3.5

Φ100

4*Φ18




订货须知
订货时请详细提供以下数据:
1)被测介质
2)zui大、常用、zui小流量。
3)工作压力、工作温度 、zui高压力、zui高温度
4)介质密度、粘度
5)管道材质、内径、外径
6)现场管道敷设情况和局部阻力件形式。
